攪拌器與不同粘度流體之間的技術匹配解析

攪拌不論是在實驗過程中，還是實際生產中都起著非常重要的作用，其作用主要是將兩種或兩種以上不同介質，進行充分接觸混合或進行充分反應。

攪拌器主要是對兩種或多種不同介質進行充分混勻，然后發生物理反應或復雜的化學反應，同時發揮傳質、傳熱等作用，可對液相-液相、固相-液相、氣相-液相或固-液-氣相進行均勻分散。根據待配液系統內流體的粘度大小，選擇不同的攪拌器進行攪拌，以達到反應的目的。

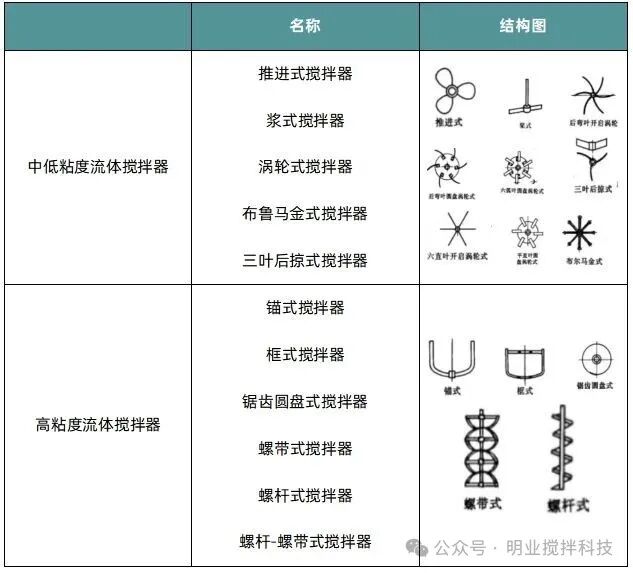

一、中低粘度流體的攪拌器匹配

粘度是流體粘滯性的一種參數，即受外力作用移動時，液體分子間產生的內摩擦力的量度。對于中低粘度流體，可選取以下幾種攪拌器。

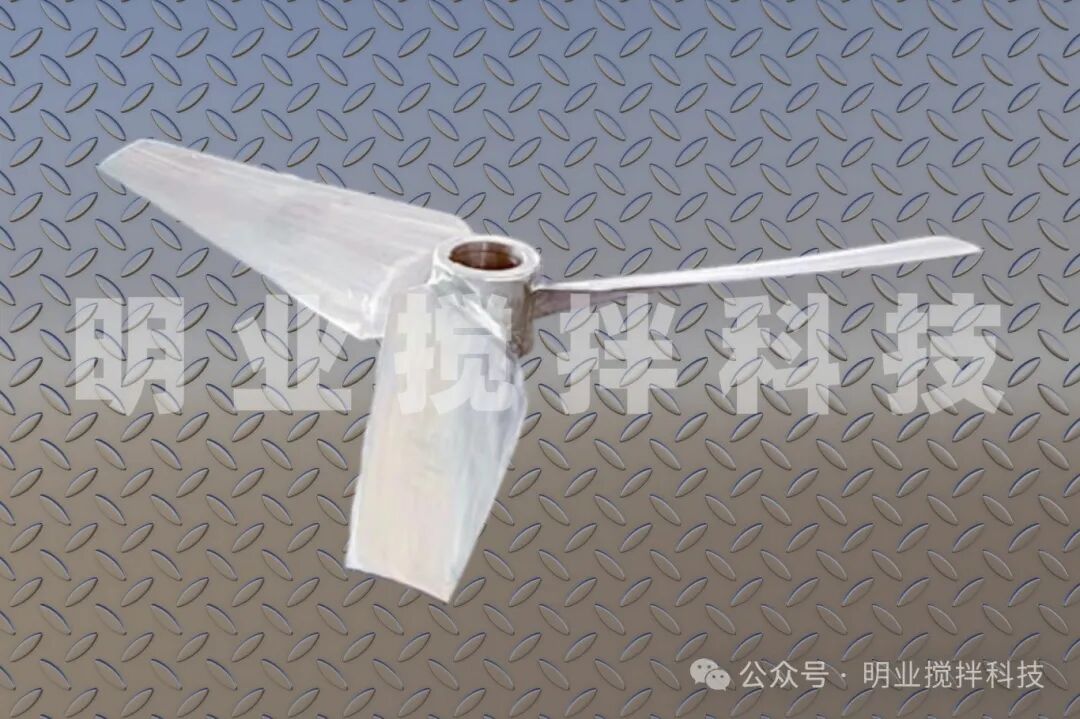

推進式攪拌器

推進式攪拌器一般有三瓣葉片，其葉長較短，與反應釜內徑之比為0.2~0.5，攪拌時，流體進入槳葉，經筒狀螺形攪拌器排出，至容器底部返回，采用軸向循環，結構簡單，制造方便，適用于低粘度、流量大的裝置，適用于液-液體系、低濃度固-液體系。

槳式攪拌器

槳式攪拌器結構簡單，一般有2～4瓣葉片，可分為直、斜葉式，即葉面分別與旋轉方向呈垂直或傾斜狀態，流體自軸桿向下運動，沿反應釜內壁上移，不斷重復循環，其槳葉直徑較小，轉速較高，適用于低粘度(≤20Pa·S)液-液體系、固-液體系。

渦輪式攪拌器

渦輪式攪拌器主要分為圓盤式和開放式。其中圓盤式渦輪攪拌器是由軸桿底部連接圓盤，并普遍帶有六葉，葉型分平直、傾斜、彎曲等類型，其直徑一般為反應釜內徑的1/3。該攪拌器中流體自渦輪流出，沿葉片水平擴散開來，分散性很好。

中度流體的攪拌器匹配

三葉后掠式攪拌器

三葉后掠式攪拌器結構較為復雜，制造工藝較難，同樣類似于渦輪式攪拌器，在反應釜內流體采用徑向流，自攪拌軸吸入槳葉，沿槳葉切線排出，具有良好的循環性、均勻性，適合中低粘度懸浮液或反應過程中粘度升高的流體。

二、高粘度流體的攪拌器匹配

粘度較高的流體具有較大的內摩擦力，在攪拌時，需要較大的機械能使流體內部分子間發生相對運動，因此對攪拌器的強度有一定要求，選?。哄^式攪拌器、框式攪拌器、鋸齒圓盤式攪拌器、螺帶式攪拌器、螺桿式攪拌器、螺桿-螺帶式攪拌器等。

的

攪拌器中三葉后掠式攪拌器結構較為復雜，制造工藝較難，同樣類似于渦輪式攪拌器，在反應釜內流體采用徑向流，自攪拌軸吸入槳葉，沿槳葉切線排出，具有良好的循環性、均勻性，適合中低粘度懸浮液或反應過程中粘度升高的流體。
